Vilken roll spelar precisionsväxlar i automatiserad tillverkningsutrustning?

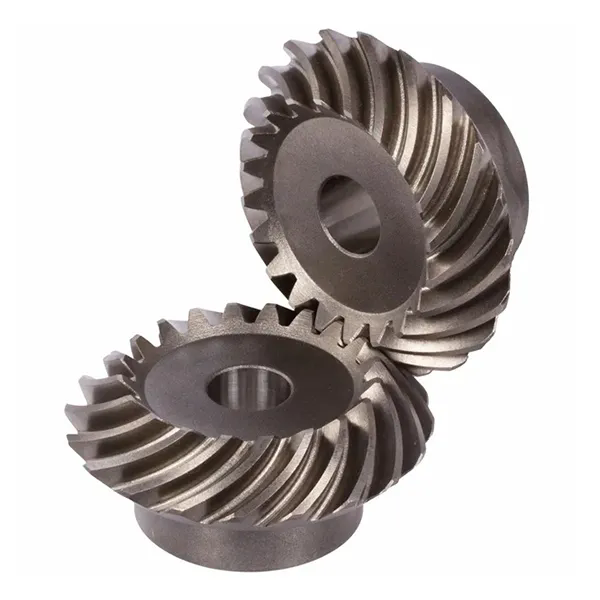

Inom den tysta, exakt koreograferade dansen i en automatiserad tillverkningslinje driver en osynlig kraft varje rörelse. Robotarmar artikulerar med millimeterprecision, CNC-spindlar roterar med tusentals varv per minut och transportörsystem transporterar komponenter med exakt timing. I hjärtat av denna mekaniska symfoni ligger en komponent så grundläggande att dess närvaro ofta förbises, men dess misslyckande kan stoppa en hel produktionslinje:Precisionsutrustning. Dessa är inte de enkla, grovtandade hjulen på en barnleksak; de är konstruerade underverk inom matematik, metallurgi och tillverkning, som kan överföra ett enormt vridmoment samtidigt som de bibehåller positionsnoggrannheten mätt i mikron. Deras roll i modern automatiserad tillverkning är inte bara funktionell; det möjliggör. De är de tysta arbetshästarna som omvandlar rå motorkraft till den kontrollerade, exakta rörelsen som definierar industriell automation.

Men exakt vilken roll har en Precision Gear i detta sammanhang? Det ska fungera som den mekaniska grunden på vilken precisionen, hastigheten och tillförlitligheten för hela det automatiserade systemet är byggt. En Precision Gear överför kraft, ändrar hastighet och vridmoment, och – mest kritiskt – ger den exakta vinkelpositionering som krävs för uppgifter som borrning, fräsning, montering och plocka-och-place-operationer. Utan dem skulle den repeterbara produktionen med hög hastighet och hög precision som kännetecknar modern tillverkning vara omöjlig. Den här artikeln kommer att dissekera den mångfacetterade rollen som Precision Gears har i automatiserad tillverkningsutrustning. Vi kommer att utforska växelgeometrins fysik, den kritiska betydelsen av noggrannhetsgrader, materialvetenskapen som säkerställer livslängd och de praktiska konsekvenserna av växelval för systemets prestanda. Genom att undersöka verkliga tillämpningar, tekniska specifikationer och de ekonomiska konsekvenserna av växelkvalitet, kommer vi att illustrera varför dessa komponenter är ryggraden i den automatiserade fabriken.

Innehållsförteckning

• 1. Vad definierar en precisionsutrustning i automatiserad tillverkning?
• 2. Hur bestämmer precisionsväxlar systemets noggrannhet och repeterbarhet?
• 3. Vad är förhållandet mellan växelgeometri och kraftöverföring?
• 4. Hur påverkar material och värmebehandling redskapens livslängd?
• 5. Vilka är de kritiska tekniska specifikationerna för en högpresterande precisionsväxel?
• 6. Hur påverkar växelval den totala ägandekostnaden?
• Vanliga frågor (FAQ)
• Slutsats: Växeln som driver automatisering

1. Vad definierar en precisionsutrustning i automatiserad tillverkning?

För att förstå rollen av en Precision Gear måste vi först definiera vad som skiljer den från en standard, handelsutrustning. I samband med automatiserad tillverkning är precision ingen lyx; det är ett grundläggande krav. En Precision Gear definieras inte bara av dess dimensioner utan av dess noggrannhet - i vilken grad dess faktiska geometri matchar dess teoretiska, designspecificerade geometri. Detta inkluderar kritiska parametrar som tandprofil, stigning, bly och koncentricitet. I ett högpresterande automationssystem kommer en växel som avviker från sin avsedda form med till och med några mikrometer att introducera glapp, vibrationer och positionsfel, vilket försämrar hela systemets prestanda. Detta är skillnaden mellan en växel som "fungerar" och en växel som "presterar".

Definitionen av en Precision Gear kodifieras ofta i internationella standarder, såsom den tyska DIN-standarden eller den amerikanska AGMA (American Gear Manufacturers Association) specifikationer. Dessa standarder definierar en hierarki av växelnoggrannhetsgrader. Till exempel representerar AGMA Q10 eller Q12 en högprecisionsväxel, lämplig för applikationer som kräver exceptionell positioneringsnoggrannhet. Betyget bestäms av en omfattande uppsättning mätningar, inklusive det totala sammansatta felet, tand-till-tand-fel och avbrott. Dessa parametrar är inte teoretiska; de mäts direkt på specialiserad utrustning för inspektion av redskap, såsom en redskapstestmaskin eller en koordinatmätmaskin (CMM). Vår fabrik på Raydafon följer dessa krävande standarder, vilket säkerställer att varje Precision Gear vi tillverkar uppfyller de stränga kraven för moderna automatiserade system.

I en automatiserad tillverkningsmiljö är användningen av en icke-precisionsväxel en inbjudan till misslyckande. Ansamlingen av små fel – några mikrometer här, några bågsekunder där – kan manifestera sig som en maskin som konsekvent missar sitt mål, en robot som inte kan upprepa en bana exakt, eller en spindel som framkallar tjatter och försämrar ytfinishen. De ekonomiska konsekvenserna är betydande: kasserade delar, ökat slitage på andra komponenter och kostsam stilleståndstid. Precision Gear, däremot, är den komponent som gör att systemet kan uppnå sin designpotential. Det ger den mekaniska styvheten, repeterbarheten och låga spel som krävs för den pålitliga, höghastighetsdrift som definierar modern tillverkning. Vår fabrik är dedikerad till produktion av Precision Gear-produkter som uppfyller detta kritiska behov, och vi har investerat i avancerad tillverkningsteknik för att säkerställa kvaliteten på varje redskap vi producerar.

2. Hur bestämmer precisionsväxlar systemets noggrannhet och repeterbarhet?

Vid automatiserad tillverkning är noggrannhet och repeterbarhet de dubbla pelarna för prestanda. Noggrannhet är en maskins förmåga att placera ett verktyg eller arbetsstycke på exakt önskad plats. Repeterbarhet är förmågan att återvända till samma position på ett tillförlitligt sätt, gång på gång. Även om många faktorer bidrar till dessa mätvärden – inklusive styrenheten, återkopplingssystemet och den mekaniska strukturen – är Precision Gear en grundläggande bestämningsfaktor. Varje fel i växeln är ett direkt fel i axelns position. Detta beror på att växeln är den mekaniska länken mellan motorn och lasten, och varje avvikelse i dess geometri leder direkt till en avvikelse i position.

Den primära felkällan i ett kugghjul är glapp, den utgående axelns vinkelrörelse när den ingående axeln hålls fixerad. Glapp är inneboende i alla kugghjulspar, men det kan minimeras genom precisionsdesign. Utformningen av kuggprofilen, mittavståndet och växelns noggrannhetsgrad påverkar alla mängden glapp. En standardväxel kan ha ett spel på flera bågminuter (ett mått på vinkeln), vilket, multiplicerat med utväxlingsförhållandet och armens radie, kan översättas till ett positionsfel på tiotals mikron. En Precision Gear, med sin hårt kontrollerade kuggprofil och minimala utlopp, kan minska detta spel till mindre än en bågesekund. Detta är skillnaden mellan en maskin som konsekvent producerar delar inom några mikrometers tolerans och en som kämpar för att uppfylla specifikationerna. Vår fabriks Precision Gear-produkter tillverkas med extremt snäv spelkontroll, vilket möjliggör den höga precision som krävs i moderna automatiserade system.

Repeterbarheten för ett system är lika beroende av växeln. Ett system med ett Precision Gear-tåg som är fritt från glapp och periodiska fel kommer att återgå till samma position upprepade gånger, vilket möjliggör produktion av identiska delar under långa produktionsserier. Detta är väsentligt i applikationer som pick-and-place-system, där en robot måste placera en komponent på exakt samma plats tusentals gånger. En växel med hög utväxling eller ett fluktuerande utväxlingsförhållande gör att robotens position glider över tiden, vilket leder till monteringsfel och slöseri. Genom att välja en högkvalitativ Precision Gear säkerställer systemintegratören att den mekaniska länken mellan motorn och lasten är så felfri som möjligt, vilket gör att regulatorn och återkopplingssystemet kan uppnå sin fulla potential. Det är därför Precision Gear inte bara är en komponent; det är en avgörande faktor för den automatiserade tillverkningsprocessen.

För att illustrera effekten av växelnoggrannhet, överväg följande data. Ett system som använder en 1 meter lång arm med en växellåda i förhållandet 100:1 kräver en positionsnoggrannhet på 0,1 mm. Detta översätts till en erforderlig vinkelnoggrannhet vid utgången av växellådan på ungefär 1 bågsekund. En standardväxel med 2 bågminuters glapp skulle resultera i ett fel på över 12 mm i änden av armen. En precisionsväxel med mindre än 1 bågsekunds glapp skulle uppnå den noggrannhet som krävs. Detta kvantitativa exempel visar den avgörande roll som valet av Precision Gear spelar för att uppnå önskad systemprestanda.

3. Vad är förhållandet mellan växelgeometri och kraftöverföring?

För att gå bortom redskapets kinematiska roll och överväga dess strukturella roll måste vi undersöka förhållandet mellan dess geometri och dess förmåga att överföra kraft. Kraftöverföringen är en funktion av det vridmoment som växeln klarar av, dess rotationshastighet och dess förmåga att klara belastningen utan fel. Geometrin hos en kugghjul - dess profil, tryckvinkel och spiralvinkel - spelar en grundläggande roll för att bestämma dess lastbärande kapacitet och effektivitet. Kontaktspänningen vid kugghjulets yta, böjspänningen vid tandroten och glidhastigheten är alla direkt relaterade till geometrin. En dåligt utformad tandprofil kan leda till för tidigt slitage, gropbildning eller tandfraktur.

Den evolventa kuggprofilen är standarden för precisionsväxlar på grund av dess förmåga att upprätthålla ett konstant vinkelhastighetsförhållande när kugghjulet roterar. Tryckvinkeln, vanligtvis 20 grader, representerar vinkeln mellan verkningslinjen och tangenten till delningscirkeln. En högre tryckvinkel (t.ex. 25 grader) resulterar i en starkare tand men ökar den radiella belastningen på lagren. Helixvinkeln i spiralformade kugghjul ger mjukare, tystare drift, men introducerar också axiell dragkraft, som måste hanteras av lagersystemet. Rätt val av dessa parametrar är väsentligt för att säkerställa att växelparet uppfyller applikationens vridmoment- och hastighetskrav samtidigt som acceptabel effektivitet och livslängd bibehålls. Vår fabrik använder avancerad designprogramvara för att modellera dessa parametrar och optimera växeldesignen för den specifika applikationen.

Utöver de geometriska parametrarna är kugghjulens ytfinish en kritisk faktor vid kraftöverföring. En slätare yta minskar friktionen, sänker värmeutvecklingen och förbättrar kugghjulsparets effektivitet. Det minskar också risken för mikropitting och förbättrar utmattningslivslängden på växeln. Moderna slipprocesser kan uppnå en ytfinish på Ra 0,4 µm eller bättre, vilket är viktigt för högpresterande applikationer. Värmebehandlingen av växelmaterialet är också avgörande för kraftöverföringen; en växel som är för mjuk kommer att deformeras under belastning, medan en som är för hård kan vara spröd. Rätt höljehårdhet och kärnhårdhet bestäms av applikationens belastnings- och hastighetskrav. Vår fabriks Precision Gear-produkter tillverkas med optimerad ytfinish och värmebehandlingar för att säkerställa maximal kraftöverföringsförmåga och livslängd.

Tabellen nedan illustrerar förhållandet mellan kugghjulsgeometri och nyckelprestandaparametrar.

4. Hur påverkar material och värmebehandling redskapens livslängd?

Längden på en Precision Gear bestäms inte enbart av dess geometriska noggrannhet; det är också en funktion av dess material och värmebehandlingen det genomgår. Kugghjulsmaterialet måste ha tillräcklig hållfasthet för att hantera de applicerade belastningarna, tillräcklig seghet för att motstå brott och tillräcklig slitstyrka för att bibehålla sin profil under miljontals cykler. De vanligaste materialen för Precision Gear är fallhärdande stål, såsom 20MnCr5 eller 18CrNiMo7-6. Dessa stål erbjuder en utmärkt kombination av hög kärnseghet och hög höljeshårdhet. Hårdheten, som uppnås genom processer som uppkolning, ger en hård, slitstark yta. Kärnhårdheten, bibehållen under höljet, ger segheten för att absorbera stötbelastningar och motstå tandbrott.

Värmebehandlingsprocessen är en känslig balans. Om höljet är för grunt kommer redskapet att slitas ut snabbt. Om höljet är för djupt kan kärnan bli för spröd. Rätt höljesdjup och hårdhet bestäms av växelns geometri, den applicerade belastningen och växelns förväntade livslängd. Processen kontrolleras noggrant för att uppnå den önskade metallurgiska strukturen. Vår fabrik har utvecklat expertis inom värmebehandling av Precision Gear-komponenter, med hjälp av modern utrustning och processkontroll för att säkerställa att våra växlar uppfyller de stränga kraven för automatiserad tillverkning. Processen inkluderar: karburering eller karbonitrering för att skapa höljet; släckning för att härda fallet; och härdning för att minska sprödheten hos det härdade höljet. Resultatet är en växel som kan motstå den höga påfrestningen och det höga antalet cykler i en modern automatiserad produktionslinje.

Vikten av materialval och värmebehandling illustreras bäst av en fallhistoria. En tillverkare av automationssystem upplevde en hög felfrekvens på växlar i sina robotpallastare. Kugghjulen var slitna i förtid, vilket ledde till ökat spel och dålig positioneringsnoggrannhet. En undersökning visade att kugghjulen hade tillverkats av ett stål av lägre kvalitet, med otillräckligt höljesdjup och hårdhet. Kugghjulen ersattes med en Precision Gear tillverkad av 20MnCr5-stål, med ett höljedjup på 0,8-1,0 mm och en hårdhet på 58-62 HRC. De nya växlarna gav en livslängd som var fem gånger längre, vilket effektivt eliminerade växelrelaterade stillestånd. Detta exempel visar den djupgående inverkan som materialval och värmebehandling kan ha på tillförlitligheten hos ett system.

Tabellen nedan ger en jämförelse av materialegenskaperna för olika kuggstål.

5. Vilka är de kritiska tekniska specifikationerna för en högpresterande precisionsväxel?

För att kvantifiera prestandan hos en Precision Gear måste ingenjörer utvärdera en omfattande uppsättning tekniska specifikationer. Dessa parametrar är inte valfria; de definierar redskapets förmåga och bestämmer dess lämplighet för en viss tillämpning. En detaljerad analys av dessa specifikationer är avgörande för att säkerställa att växeln kommer att uppfylla de krävande kraven för ett automatiserat tillverkningssystem. De kritiska specifikationerna inkluderar växelns noggrannhetsgrad, glapp, runout, kuggprofilfel och ytfinish. Var och en av dessa parametrar påverkar växelns prestanda, och alla måste beaktas när man väljer en växel för ett specifikt system.

Noggrannhetsgraden är det mest grundläggande måttet på ett redskaps kvalitet. Som tidigare nämnt bestäms detta av standarder som AGMA eller DIN. En växel med AGMA Q11-klassificering anses vara en högprecisionsväxel, lämplig för avancerade automationsapplikationer. Glappet är mängden spel mellan de ingripande tänderna. Ett lågt spel är viktigt för applikationer som kräver hög repeterbarhet. Runout är ett mått på kugghjulets koncentricitet, i vilken grad kugghjulets rotationsaxel avviker från dess verkliga centrum. Ett högt utlopp kommer att få växeln att vingla när den roterar, vilket introducerar periodiska fel och vibrationer. Tandprofilfelet är ett mått på hur nära kugghjulstandens faktiska form matchar den teoretiska evolventa formen. Ett stort profilfel kommer att orsaka ett variabelt utväxlingsförhållande, vilket leder till hastighetsfluktuationer och vibrationer.

Ytfinishen på tandprofilen är också kritisk. En slät yta minskar friktionen, sänker värmeutvecklingen och förbättrar effektiviteten. Det minskar också risken för mikropitting och förbättrar växelns utmattningslivslängd. Specifikationerna för en högpresterande Precision Gear tillverkad avRaydafon Technology Group Co., Limitedbeskrivs i följande tabell.

Dessa specifikationer är inte godtyckliga; de är resultatet av en omfattande analys av redskapets avsedda användning. En växel som används i en höghastighetsspindelapplikation kan till exempel kräva en finare ytfinish och en högre noggrannhetsgrad än en växel som används i en låghastighetstransportör. Vår fabrik arbetar nära kunderna för att fastställa de exakta specifikationer som krävs för deras specifika tillämpning, vilket säkerställer att Precision Gear är optimerad för systemets prestanda och ekonomiska krav.

6. Hur påverkar växelval den totala ägandekostnaden?

För en tillverkningsverksamhet är den totala ägandekostnaden (TCO) det ultimata måttet på en komponents värde. TCO inkluderar det ursprungliga inköpspriset för redskapet, men det inkluderar också kostnaderna för installation, underhåll och, viktigast av allt, systemavbrott. En lägre prissatt växel kan verka attraktiv inledningsvis, men om den misslyckas i förtid kan kostnaden för utbyte och kostnaden för förlorad produktion snabbt överskrida besparingarna. Det noggranna valet av en högkvalitativ Precision Gear är en investering i det automatiserade systemets tillförlitlighet och produktivitet. I det här avsnittet kommer vi att utforska ekonomin med växelval och undersöka avvägningarna mellan initial kostnad, underhållskostnader och stilleståndstid.

De direkta kostnaderna för växelfel är betydande. När en Precision Gear misslyckas stannar produktionslinjen. Kostnaden för denna stilleståndstid varierar kraftigt beroende på branschen och den specifika applikationen. I en biltillverkningsanläggning med stora volymer kan stilleståndstiden kosta tiotusentals dollar per minut. I en halvledartillverkningsanläggning kan kostnaden bli ännu högre. Kostnaden för att byta ut växeln är ett mindre bekymmer i detta sammanhang. Kostnaden för förlorad produktion, kostnaden för arbete för att reparera systemet och kostnaden för kvalitetsproblem på grund av felet kan överstiga kostnaden för själva växeln med en faktor 10 till 100. Genom att välja en högkvalitativ Precision Gear minskar systemägaren risken för oplanerade stillestånd. Växeln är mer sannolikt att fungera tillförlitligt under sin avsedda livslängd, vilket minimerar risken för ett katastrofalt fel som skulle stoppa produktionen.

Underhållskostnaderna förknippade med en växel är också en viktig faktor. En högkvalitativ Precision Gear kräver mindre frekvent inspektion och utbyte. Den är mindre benägen för slitage, gropbildning och tandbrott, vilket minskar behovet av underhållsingrepp. Däremot kan en växel av lägre kvalitet kräva frekventa inspektioner, oljebyten och justeringar, vilket ökar underhållskostnaderna under dess livstid. Den totala ägandekostnaden för en växel är summan av alla dessa kostnader: det ursprungliga inköpspriset, installationskostnaden, underhållskostnaden och kostnaden för stillestånd. En högkvalitativ Precision Gear kan ha ett högre initialt inköpspris, men dess lägre kostnader för underhåll och stillestånd resulterar i en lägre total ägandekostnad. Vår fabrik på Raydafon tillhandahåller högkvalitativa Precision Gear-produkter som, även om de är konkurrenskraftiga, är konstruerade för att minimera den totala ägandekostnaden för våra kunder.

Tabellen nedan illustrerar en jämförelse av den totala ägandekostnaden för en högkvalitativ precisionsväxel jämfört med en standardväxel under en femårsperiod.

Detta förenklade exempel visar hur valet av en precisionsväxel avsevärt kan minska den totala ägandekostnaden över tid. Den högre initiala kostnaden för Precision Gear kompenseras mer än väl av besparingarna i underhåll och stillestånd. Valet av en växel är inte bara ett tekniskt beslut; det är en ekonomisk sådan. Genom att fokusera på den totala ägandekostnaden, snarare än bara det initiala priset, kan systemintegratörer fatta beslut som förbättrar lönsamheten i tillverkningsverksamheten.

Vanliga frågor (FAQ)

Fråga 1: Vad är skillnaden mellan en precisionsväxel och en standardväxel?

Svar: En Precision Gear är tillverkad med snävare toleranser, med lägre glapp, avbrott och kuggprofilfel. Det ger överlägsen noggrannhet och repeterbarhet i automatiserade system. Standardväxlar har lösare toleranser och är lämpliga för mindre krävande applikationer. En standardväxel kan ha ett glapp på flera bågminuter, medan en Precision Gear kan uppnå mindre än en bågsekund. Vår fabrik på Raydafon Technology Group Co., Limited är specialiserad på produktion av Precision Gear-produkter som uppfyller de högsta industristandarderna.

Fråga 2: Hur påverkar bakslag prestandan hos ett automatiserat system?

Svar: Glapp är spelet mellan kugghjulens tänder i varandra. Det orsakar en dödzon i kugghjulet, där den utgående axeln inte rör sig även när den ingående axeln vrids. Detta minskar systemets noggrannhet och repeterbarhet, särskilt vid riktningsväxlingar. I en robotarm kan bakslag göra att den överskrider eller underskrider sin målposition, vilket leder till monteringsfel.

Fråga 3: Vilka faktorer bestämmer livslängden på en Precision Gear?

Svar: En precisionsväxels livslängd bestäms av en kombination av faktorer: materialets kvalitet, värmebehandlingen, ytfinishen, smörjningen och driftsförhållandena (belastning, hastighet och temperatur). En väldesignad växel, tillverkad av ett högkvalitativt material och korrekt värmebehandlad, kommer att ha en lång livslängd. Regelbundet underhåll och korrekt smörjning kan förlänga växelns livslängd ytterligare.

Fråga 4: Hur väljer jag rätt Precision Gear för mitt automationssystem?

Svar: Att välja rätt precisionsväxel kräver en detaljerad analys av systemets krav, inklusive erforderligt vridmoment, hastighet, noggrannhet och miljön där växeln kommer att fungera. Växeln måste också vara kompatibel med motorn och de andra mekaniska komponenterna i systemet. Vårt team på Raydafon Technology Group Co., Limited kan hjälpa dig med urvalsprocessen, ge expertvägledning och teknisk support.

Fråga 5: Vilka är tecknen på ett misslyckat Precision Gear?

Svar: Tecken på ett felaktigt Precision Gear inkluderar ökat ljud (slipning eller gnäll), ökade vibrationer, förlust av noggrannhet (systemet kan inte placeras korrekt) och närvaron av metallpartiklar i smörjmedlet. Tidig upptäckt av dessa tecken kan förhindra ett katastrofalt fel och minimera stilleståndstiden.

Slutsats: Växeln som driver automatisering

Precisionsutrustning är den tysta, obesjungna hjälten i den automatiserade fabriken. Det är den mekaniska grunden på vilken noggrannhet, repeterbarhet och tillförlitlighet bygger. Precision Gears är de oumbärliga komponenterna som omvandlar elektrisk energi till exakt, kontrollerad rörelse, från de robusta kugghjulen i ett CNC-bearbetningscenter till de fint utformade kugghjulen i en robotarm. Vi har utforskat de definierande egenskaperna hos en Precision Gear: dess noggrannhetsgrad, dess glapp, dess material och värmebehandling och dess ytfinish. Vi har också undersökt dess roll i kraftöverföring, dess inverkan på den totala ägandekostnaden och den avgörande betydelsen av att välja rätt växel för applikationen.

Framtiden för automatiserad tillverkning kommer att kräva ännu större precision, högre hastigheter och ökad tillförlitlighet. Precision Gear kommer att fortsätta att utvecklas, med nya material, nya tillverkningsprocesser och nya konstruktioner som växer fram för att möta dessa krav. Men den grundläggande rollen för Precision Gear kommer att förbli oförändrad: att tillhandahålla den mekaniska länken mellan kraft och precision, vilket möjliggör den repeterbara produktionen med hög precision som definierar den moderna fabriken. Vi på Raydafon Technology Group Co., Limited är stolta över att vara en partner i denna utveckling och tillhandahåller högkvalitativa Precision Gear-produkter som hjälper våra kunder att uppnå sina tillverkningsmål.

Om du letar efter en pålitlig partner för dina Precision Gear-behov, inbjuder vi dig att kontakta oss. Vårt team av erfarna ingenjörer är redo att hjälpa dig att välja rätt utrustning för din applikation, ge expertvägledning och teknisk support.Kontakta Raydafon Technology Group Co., Limited idagför att diskutera dina Precision Gear-krav och upptäcka hur våra produkter kan förbättra prestandan och tillförlitligheten hos din automatiserade tillverkningsutrustning.
