Gaffellyftcylinder

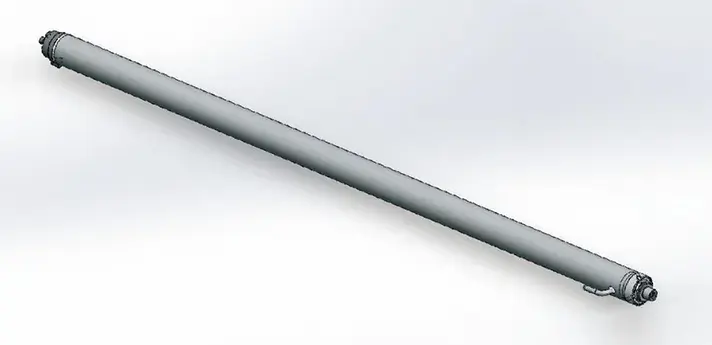

Raydafons gaffellyftcylinder är den vertikala lyftkomponenten installerad på masten som höjer och sänker gaffelvagnen. Tillverkad av höghållfast stål med matchad kolv och optimerad tätningsringstruktur. Standardmodeller täcker Φ56-60 mm hål, Φ45 mm stång, 1500-1505 mm slaglängd och 17,5-18,1 MPa arbetstryck. Avancerade modeller inkluderar en buffertanordning som förhindrar hårda stötar vid fullt slag och skyddar både lasten och maststrukturen. Kompatibel med el- och dieseltruckar. Fem standardmodeller från N30M300 till A2A35M300, anpassad borrning och slaglängd tillgängliga för OEM. MOQ 50 enheter, 25-35 dagars bulk ledtid. Skicka gaffeltruckmodell, slaglängdskrav och kvantitet för offert.
Raydafon · Kina OEM-tillverkare

Anpassad gaffellyftcylinder för elektriska och dieseltruckar — 1500 mm slaglängd, OEM direktförsörjning

Gaffellyftcylindern är den vertikala hydraulcylindern installerad på masten som höjer och sänker gaffelvagnen. Raydafon tillverkar den av höghållfast stål med en matchad kolv och en optimerad tätningsringstruktur som minskar oljeläckage och slitage. Avancerade modeller inkluderar en buffertanordning som förhindrar hårda stötar vid fullt slag, skyddar ömtålig last och minskar slitaget på masten.

Kompatibel med El & diesel
Arbetstryck 17,5-18,1 MPa
Borrning ΦD Φ56 till Φ60 mm
Stång Φd Φ45 mm
Stroke S 1500-1505 mm
Enhetsvikt 32,6-50 kg
Vertikal vs horisontell

Lyftcylinder vs Tilt Cylinder - Vad lyftcylindern faktiskt gör

Vertikal axel

Lyftcylinder(denna produkt)

  • RörelseVertikal upp och ner
  • FungeraHöjer och sänker gaffelhållaren
  • Slagomfång1500-1505 mm standard
  • MonteringMonteras inuti mastskenorna
  • BuffertenhetFinns på avancerade modeller
Horisontell axel

Tilt Cylinder

  • RörelseLutning framåt och bakåt
  • FungeraÄndrar mast och gaffelvinkel
  • Slagomfång32-193 mm
  • MonteringFäst vid mastbastappen
  • BuffertenhetKrävs vanligtvis inte
Se gaffeltruck tiltcylinder →

Båda cylindrarna arbetar tillsammans under en lyft-och-placeringscykel: operatören lutar masten för att jämna ut lasten och höjer sedan vagnen med lyftcylindern. Att matcha de två cylindrarna från samma fabrik håller den hydrauliska responsen konsekvent och förenklar reservdelsinventeringen. Hela sortimentet finns listat iGaffeltruck Hydraulcylinderkategori.

Fem standardmodeller — Fullständig specifikationstabell

Alla fem modellerna delar samma höghållfasta stålkropp och matchade tätningsringsarkitektur. Välj den modell som matchar din gaffeltruckmast och installationsavstånd, eller skicka din OEM-ritning för en specialbyggd.

Ritningsnummer Borrning ΦD Stång Φd Stroke S Installera. L Tryck Hamn Vikt
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18,1 MPa G1/2 32,6 kg
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18,1 MPa M22×1,5 36 kg
3.5N4.5H-400000-003 Φ60 Φ45 1505 1780 17,5 MPa M22×1,5 41 kg
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18,1 MPa G1/2 46 kg
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18,1 MPa M22×1,5 50 kg

Kan inte matcha ditt installationsavstånd? Skicka OEM-ritningsnumret eller ett fysiskt prov. Raydafon reverserar, producerar ett prov och citerar partiet på samma ritning. För det bredare utbudet av hydraulcylindrar som används på andra mobila maskiner, seHydraulcylinderkategori.

Måttritningar

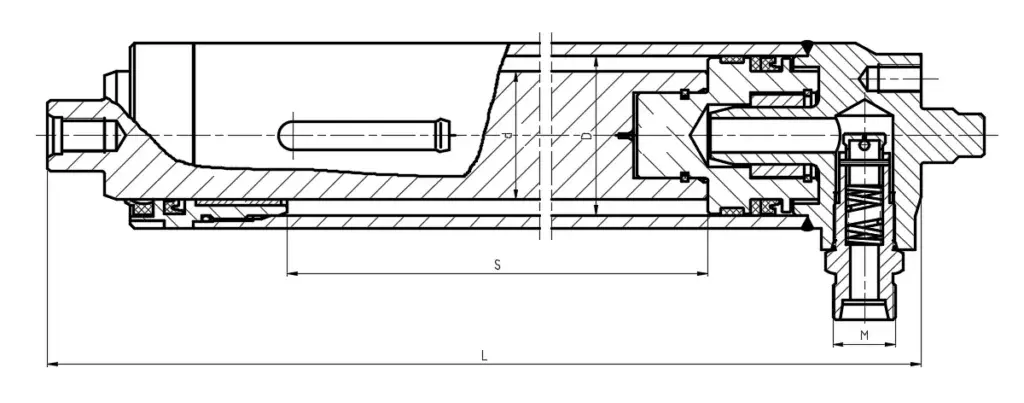

Forklift lift cylinder dimension drawing
Installationsöversikt — monteringsmönster, gränssnitt för borrning/stång och portposition

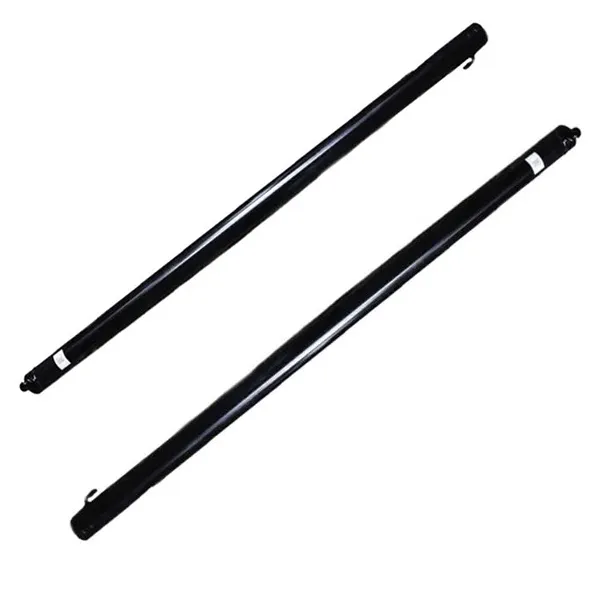

Forklift lift cylinder product detail
Produktdetalj — tätningsringstruktur och kolvmontering
Forklift lift cylinder application photo
Användning — monterad på en fungerande gaffeltruck
Ingenjörsdesign

Fyra designpunkter som förlänger cylinderns livslängd

01

Höghållfast stålkropp

Slitstyrka och bearbetningsbeständighet är grundläggande krav. På tunga lastbilar som kör dagliga cykler uppvisar cylinderytan lite synligt slitage efter långvarig service.

02

Matchad kolv och tätningsring

Kolvgeometri och tätningsringsprofil matchas som en uppsättning. Efter att tätningsringen har optimerats minskar oljeläckagefelen avsevärt - en kund rapporterade att underhållsfrekvensen halverades ungefär.

03

Responsiv lyftkontroll

Cylindern reagerar omedelbart på spakens inmatning. Operatörer kan röra sig snabbt vid brådskande lyft eller sakta ner för exakt positionering på ömtålig last – ingen fördröjning, inget hopp.

04

Buffertenhet på avancerade modeller

End-of-slagbufferten saktar ner kolven när gaffeln når toppen av masten. Ingen hård stöt, inga vibrationer — detta skyddar ömtåligt gods och minskar strukturellt slitage på masten.

Fördelar med Raydafons gaffellyftcylindrar

  • A
    Kompatibel med el- och dieseltruckar

    De fem standardmodellerna täcker de flesta gaffeltrucksmaster. Installationsavstånd från 1658 mm till 1808 mm matchar vanliga lager- och logistiktruckar.

  • B
    Stabilt tryck under kontinuerliga cykler

    Klassad 17,5-18,1 MPa. Det matchade kolv- och tätningssetet håller trycket stabilt under frekventa upp- och nedcykler utan avdrift.

  • C
    Lågt oljeläckage, lågt slitage

    Optimerad tätningsstruktur minskar läckage i dammiga lager och fuktiga miljöer. Lägre underhållsfrekvens minskar direkt driftskostnaderna.

  • D
    Buffertenhetsskydd

    Avancerade modeller saktar ner kolven vid slutet av slaget, förhindrar hårda stötar på ömtålig last och minskar slitaget på masten och själva cylindern.

  • E
    OEM support

    Skicka ett gaffeltruckmärke och modell- eller ritningsnummer. Raydafon reverserar, provar och citerar en anpassad batch på samma ritning.

  • F
    Fabriksförsörjning

    Tillverkad i Raydafons egen fabrik i Ningbo. Kunder kontaktar tillverkaren direkt, med snabb respons efter försäljning och stabil batchkvalitet.

Där gaffeltruckar används

Lagerlastning och lossning

Containerlastning, pallplockning och hyllöverföring. Responsiv lyftkontroll påskyndar hanteringen av standardpalllaster.

Fabrikslyftverksamhet

Tung eller oregelbunden industrilast där operatören behöver fin höjdkontroll vid masttoppen för stapling.

Hamn- och logistikomsättning

Kontinuerliga tunga cykelmiljöer. Buffertanordning och tätningar med låg slitage håller cylindern igång genom tusentals cykler per skift.

Eftermarknad och reservdelar

Gaffeltruckhandlare och eftermarknadsleverantörer som behöver en pålitlig OEM-ekvivalent lyftcylinder för populära lastbilsmodeller. Lager och specialtillverkning både tillgängliga.

Beställningsspecifikationsblad

Kompatibilitet
El- och dieseltruckar
Arbetstryck
17,5-18,1 MPa
Håldiameter
Φ56 till Φ60 mm
Stångens diameter
Φ45 mm
Stroke
1500 till 1505 mm
Installationsavstånd
1658 till 1808 mm
Enhetsvikt
32,6 till 50 kg
Hamn/gränssnitt
G1/2, M22×1,5
Buffertenhet
Tillgänglig på avancerade modeller för stötfritt fullslagsstopp
Tätning
Optimerad tätningsringstruktur för att minska oljeläckage och slitage
Anpassning
Anpassad borrning, slaglängd, porttyp, OEM-förpackning och eget märke
MOQ
50 enheter per modell
Bulk ledtid
25-35 dagar efter insättning och ritningsgodkännande
Offertgrund
Gaffeltruckmodell och tonnage, erforderlig slaglängd, portstorlek, kvantitet, destinationsport

Hur din beställning rör sig genom Raydafon

01

Ansökningsöversikt

Skicka gaffeltruckmärke och modell, tonnage, önskat slaglängd, portstorlek, kvantitet och destinationsport.

02

Modellval

Raydafon bekräftar om en standardmodell (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) passar, eller om en specialbyggd behövs.

03

Prov och ritningsgodkännande

För skräddarsydda konstruktioner, bakåtkonstruerar Raydafon OEM-delen, producerar ett prov och bekräftar borrning, slaglängd, installationsavstånd och portdimensioner med köparen.

04

Kropps- och stångbearbetning

Cylinderkroppen i höghållfast stål är finslipad till tolerans. Kolvstången är slipad och hårdkromad för slitstyrka.

05

Montering och buffertjustering

Kolv, tätningar, styrbussning och buffertanordning är monterade. Buffertslaget är avstämt så att stoppet är slagfritt vid det nominella trycket.

06

Packning och frakt

Cylindrarna är förpackade i trälådor med rostskyddsolja och skyddande gavel. Skickas till sjöss, med flyg eller express med packlista, faktura och besiktningsrapport.

Dokumentation och kvalitetsstöd

  • ✓
    Materialcertifikat

    Certifikat för cylinderkropp och stavmaterial, datablad för tätningsblandning medföljer varje försändelse.

  • ✓
    Trycktestrapport

    Varje cylinder trycktestas vid nominellt tryck före packning. Läckage, slagjämnhet och portpassning registreras.

  • ✓
    Dimensionell inspektionsprotokoll

    Borrning, stång, slaglängd, installationsavstånd och portdimensioner registrerade mot beställd specifikation eller kundritning.

  • ✓
    Exportförpackning

    Träfodral med rostskyddsolja och skyddande gavel. Stora cylinderpartier pallaserade och fastspända för sjöfrakt.

Vanliga frågor

Vad är en gaffellyftcylinder?

En gaffellyftcylinder är den vertikala hydraulcylindern installerad på masten som höjer och sänker gaffelvagnen. Den omvandlar hydraultrycket till linjär rörelse längs den vertikala axeln och är en av de tre kärnhydraulikcylindrarna på en gaffeltruck vid sidan av tiltcylindern och styrcylindern.

Vad är skillnaden mellan lyftcylindern och tiltcylindern?

Lyftcylindern rör sig vertikalt och styr höjden på gaffelvagnen. Tiltcylindern rör sig horisontellt och styr mastens vinkel framåt och bakåt. Båda fungerar tillsammans när du lyfter eller placerar en last. Raydafon tillverkar båda och tiltcylindern listas separat på sajten.

Vilket arbetstryck klarar denna cylinder?

Beroende på modell är arbetstrycket 17,5 MPa eller 18,1 MPa. Borrnings- och stångdimensionerna är anpassade till detta tryckområde, så cylindern håller trycket stabilt under kontinuerliga lyftcykler.

Vilka material och tätningar används?

Cylinderkroppen och kolvstången är gjorda av höghållfast stål. Tätningssetet använder en slitstark blandning med en optimerad tätningsringstruktur. Den strukturen minskar oljeläckage och slitage, vilket förlänger livslängden i dammiga lagerlokaler eller fuktiga miljöer.

Vad är buffertenheten och varför spelar den någon roll?

På avancerade Raydafon-modeller har cylindern en buffertanordning i slutet av slaget. När gaffeln når toppen av masten saktar bufferten ner kolven så att det inte blir några hårda "klang" eller vibrationer. Detta skyddar ömtålig last och minskar stötslitaget på masten och själva cylindern.

Vilka gaffeltruckar är den kompatibel med?

De fem standardmodellerna täcker vanliga el- och dieseltruckar. Installationsavståndet sträcker sig från 1658 mm till 1808 mm, så de flesta standardmaster har en matchande modell. För OEM-master eller äldre lastbilar stöder Raydafon anpassat hål, slaglängd och installationsavstånd.

Vad är MOQ och ledtid?

MOQ är 50 enheter per modell. Bulk ledtid är 25-35 dagar efter insättning och ritningsgodkännande, beroende på modellens komplexitet och orderkvantitet.

Hur begär jag en offert?

Skicka din gaffeltruckmodell och tonnage, önskat slaglängd, portstorlek, kvantitet och destinationsport. Raydafon kommer att bekräfta modellen eller designa en skräddarsydd konstruktion och sedan erbjuda en FOB Ningbo offert med ledtid och packningsdetaljer.
