Slirkoppling kraftuttagsaxel för skivklippare 1340
  • Slirkoppling kraftuttagsaxel för skivklippare 1340Slirkoppling kraftuttagsaxel för skivklippare 1340
  • Slirkoppling kraftuttagsaxel för skivklippare 1340Slirkoppling kraftuttagsaxel för skivklippare 1340

Slirkoppling kraftuttagsaxel för skivklippare 1340

Ersättningskraftuttagsaxel för slirkoppling i grossistledet för skivklippare 1340 / Hesston 1340 och 1345. 55N dubbel CV-enhet ersätter en 80-graders CV-led på traktorsidan och en 50-graders CV-led på diskbinsidan. Traktoranslutning är vanligtvis 1,375-21; Redskapsanslutningen är 1,50" rund klämma; konstruktionen använder 1-3/8" 6-spline ändar. Dubbelplåtsfriktionskopplingen är inställd på 2 800 N·m slirvridmoment och kopplas in igen efter överbelastning. Artikelnummer 14656849, 82-14656849 och 83-14656849 är listade för komplett montering, redskapshalva och traktorhalva. Kompatibiliteten inkluderar Hesston 1340/1345, välj CaseIH 8312, Massey Ferguson PTD 12 och New Idea 5512. MOQ, anpassning och ledtid anges per beställning efter att artikelnummer och anslutningsstorlek har bekräftats.

OEM-ersättning i grossistledet · Drivlina för skivklippare

Slirkoppling kraftuttagsaxel för skivklippare 1340 — Specifikationer, MOQ, anpassning och ledtid för Hesston 1340/1345 och kompatibla skivklippare

Detta är en ersättningsslirkopplingskraftuttagsaxel för skivklippare 1340 och Hesston 1340/1345-gruppen. Sidan är byggd runt de tre kontrollerna som avgör om axeln passar: CV-ledsvinkeln på varje sida, traktorn och redskapsanslutningsstorlekar och slirvridmomentet som skyddar diskbinväxellådan. Artikelnummer för hela montering, redskapshalvan och traktorhalvan listas nedan så att du kan matcha den befintliga enheten tidigare begär offert.

Grossist offertPer beställning
MOQOffert per beställning
AnpassningRitningsbaserat
LedtidOffert per beställning

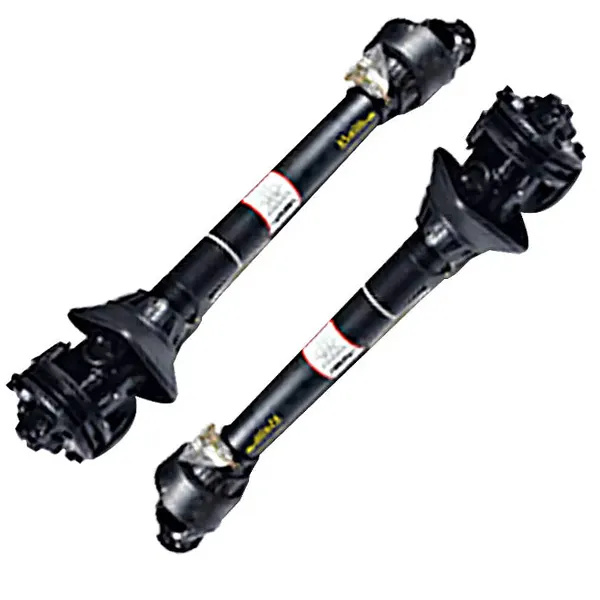

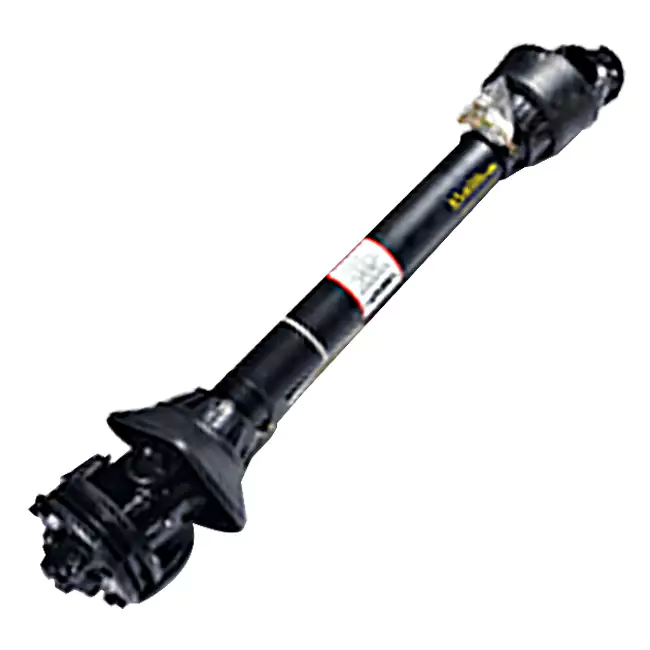

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
Komplett 55N dubbel CV-enhet med slirkoppling — traktorsida 80-graders CV, diskbinsida 50-graders CV.

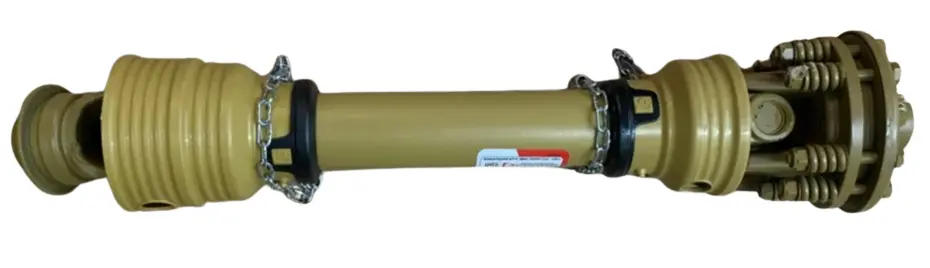

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
Kopplings- och okdetalj — dubbelplåtsfriktionskoppling och 1-3/8 tums 6-splineände.
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
CV-ledsvinkelreferens — 80-graders traktorsida och 50-graders diskbinsida.

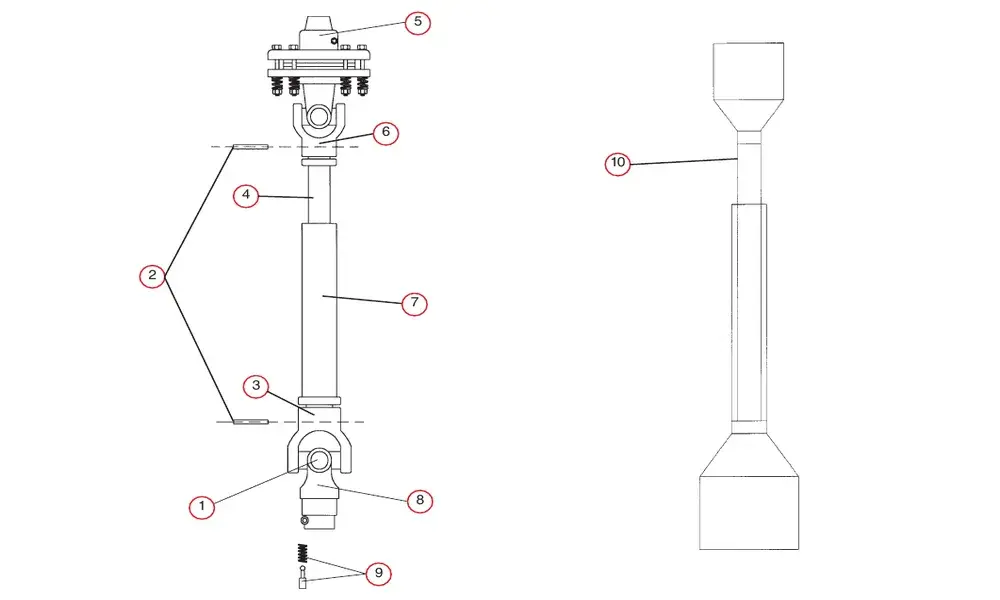

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
Sprängskiss av delar — tvärsats, rörok, slirkopplingsenhet och säkerhetssköld.
  • Hesston1340 / 1345
  • CaseIHvälj 8312
  • Massey FergusonPTD 12
  • Ny idé 5512
  • 55Ndubbelt CV
  • 2 800 N·mglidmoment

Drivlina och koppling

Referens till originalutrustning
55N
CV-vinkel på traktorsidan
80 grader
CV-vinkel på diskbinsidan
50 grader
Ingående axel
Typiskt 1,50" rund
Traktor/redskap slutar
1-3/8" 6-spline
Traktoranslutning i 14656849
1,375-21
Implementera anslutning
1,5" RD klämma
Slipkopplingstyp
Dubbelplåtsfriktion
Glidmoment
2 800 N·m
Strömavbrott vid överbelastning
Inom 0,3 sekunder
Självåterställning efter slip
Inom 30 sekunder

Konstruktion och skydd

Skaftmaterial
40Cr legerat stål
Ytbehandling
Dacromet anti-rost
Motstånd mot saltstänk
Överstiger 1 000 timmar
Tätningsarrangemang
Tre-läppar skelett oljetätning + magnetisk spånborttagningsring
Dammskydd
Helt inneslutet dammskydd
Kontamineringsreferens
ISO 4406 18/16 efter 500 h i sand, damm och dagg
Bladhastighetsreferens
1 800–2 200 rpm
Dämpning
Hydraulisk dämpning + fjäderförspänning
Slitageindikering
Visuell slitageindikatorring
Referens för bränsleförbrukning
12% reduktion av levererat material

Artikelnummertabell — komplett montering och halvor

55N dubbel CV-enhet och halvaxel artikelnummer
Artikelnummer Traktor Genomföra Beskrivning
14656849 1,375-21 1,5" RD klämma 55N 80x50 Dubbel CV
82-14656849 ingen 1,5" RD klämma 55N 50 grader CV halva (redskap)
83-14656849 1,375-21 ingen 55N 80 grader CV halva (traktor)

Den kompletta monteringen är artikelnumret att beställa när båda halvorna byts ut. Om bara traktorhalvan eller redskapshalvan är sliten, halvskaftnumret är det som matchar. De två halvorna listas separat eftersom CV-vinkeln skiljer sig mellan traktorsidan och diskbinsidan. För andra applikationer för skivklippare, seKraftöverföringsaxel för diskbinerkategori.

Produktdelar — Referensnummer för servicebyte

Servicedelar efter referensnummer och artikelnummerkolumn
Ref. Inga. Delens namn 147129 147134 147248
1 Cross Kit 170015 170020 170020
2 Kavla 170120 170120 170120
3 Kvinnlig rörändok 151050 151070 151070
4 Innerrör 151090 151092 151092
5 Slipkopplingsenhet — — —
6 Hane rörändok 151045 151065 151065
7 Ytterrör 151091 151093 151093
8 Traktor ändok 151035 151055 151055
9 Snabbkopplingsstift 170110 170110 170110
10 Säkerhetssköld 124310 124315 124315
10 Safety Shield Eurocardan 124311 124316 124316

Reservdelstabellen är till för servicebyte av enskilda komponenter. När du beställer ett komplett ersättningsaxel, använd monteringsartikelnumret i föregående tabell. Desto bredarePTO axel sortimentlistar annan drivlina för jordbruket kategorier.

Kopplingsbeteende — Vad 2 800 N·m-inställningen skyddar

Under normal klippning

Kopplingsläge
Engagerad
Vridmoment överfört
Upp till 2 800 N·m
Bladhastighetsreferens
1 800–2 200 rpm
Dämpning
Hydraulisk + fjäderförspänning

Dubbelplåtsfriktionskopplingen förblir inkopplad medan tallriksklipparen klipper normalt. Den hydrauliska dämpningen och fjäderförspänningsarrangemanget är avsett att hålla bladhastigheten stabil när motståndet fluktuerar i sluttningar och vått marken.

När gräsklipparen träffar en sten eller rot

Kopplingsläge
Halkar
Strömavbrott
Inom 0,3 sekunder
Återställa
Självåterställning inom 30 sekunder
Slitagekontroll
Visuell slitageindikatorring

Slirkopplingen är den del som tar stöten istället för diskbinväxellådan. Den självåterställande fjädern Systemet återställer transmissionen efter att hindret försvinner, och slitageindikatorringen ger en visuell referens för när kopplingsplattorna behöver uppmärksamhet.

Slirmomentet på 2 800 N·m är den siffra som anges i det medföljande produktmaterialet. Bekräfta inställningen mot skivklipparmodellen och traktorns kraftuttag innan beställning. För den matchande redskapets drivlina, seKraftöverföringsaxel för New Holland diskbinersida som en korsreferens för konfigurationer på diskbinsidan.

Innan du begär offert

  1. Bekräfta gräsklipparmodellen och det befintliga artikelnumret

    Skivklippare 1340, Hesston 1340/1345, välj CaseIH 8312, Massey Ferguson PTD 12 och New Idea 5512 är kompatibilitetsreferenserna i det medföljande materialet. Det befintliga axelns artikelnummer är det snabbaste sättet att bekräfta bytet.

  2. Bekräfta traktorns kraftuttagsspline

    Den kompletta enheten 14656849 är listad med en 1.375-21 traktoranslutning. Om traktorn använder en annan kraftuttagstapp, bekräfta traktorhalvan separat med 83-14656849 eller motsvarande.

  3. Bekräfta redskapsanslutningen

    Redskapssidan är listad som en 1,5" RD-klämma i hela monteringen och i redskapshalvan 82-14656849. Om diskbininmatningen använder en annan klämma eller ok, bekräfta redskapshalvan innan du beställer.

  4. Bekräfta slirvridmomentet och kopplingens skick

    Kopplingen är inställd på 2 800 N·m i det medföljande materialet. Om den befintliga kopplingen har justerats eller om klipparen kör en annan växellåda, bekräfta slirningsinställningen mot klipparens manual innan ersättningen offereras.

MOQ, anpassning och ledtid anges per beställning eftersom de beror på om beställningen är för en komplett montering eller halvaxel, och om anslutningsstorlekarna matchar standardartikelnumren. Inget på den här sidan förbinder sig till en fast MOQ eller ledtid som inte skulle hålla för en annan konfiguration. För en relaterad drivlina kategori, seKraftöverföringsaxel för foderblandareräckvidd.

Skicka klipparens modell och befintligt artikelnummer

Skicka skivklipparens modell, den befintliga axelns artikelnummer och traktorns kraftuttagsspline. Vi kommer att bekräfta om den kompletta monteringen 14656849, redskapshalvan 82-14656849 eller traktorhalvan 83-14656849 är rätt matcha och lämna en offert med MOQ och ledtid för den konfigurationen.
